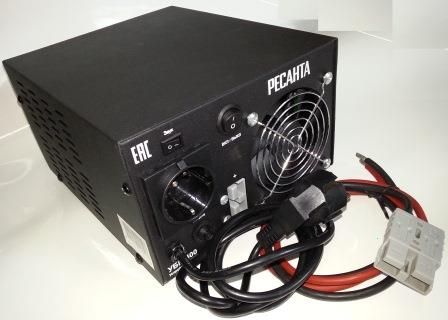

Источник бесперебойного питания УБП-1000 /Ресанта™/

Источник бесперебойного питания УБП-1000 /Ресанта™/

Артикул: УБП-1000
13100 руб.

 Ресанта УБП-1000 используется в качестве резервного источника электропитания в случаях, когда стационарная электросеть нестабильна.


 Идеально подходит для котельного оборудования, аварийного питания охранных систем и освещения.


 АКБ в комплект не входят!!!

Устройство беспреребойного питания РЕСАНТА УБП-1000 работает по типу Line-Interactive
и при наличии основной сети передает напряжение на потребителя,
осуществляя при этом функцию стабилизации:

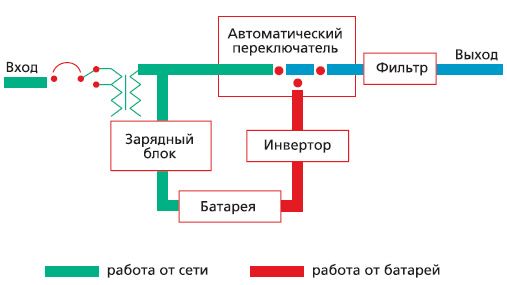

Принцип работы РЕСАНТА УБП-1000

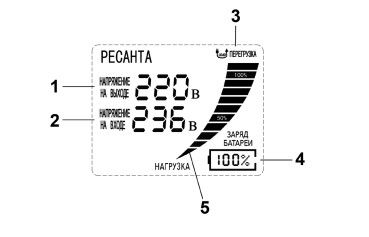

 На жидкокристаллическом табло передней панели отображается:

1 - Выходное напряжение;

2 - Входное напряжение;

3 - Индикация перегрузки устройства;

4 - Индикация заряда АКБ;

5 - Индикация степени нагрузки.


Дисплей устройства РЕСАНТА УБП-1000

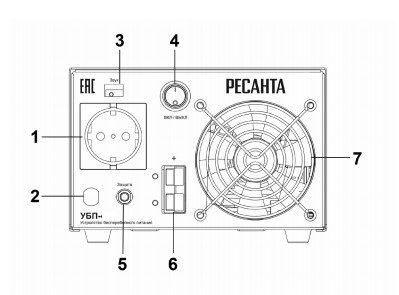

Задняя панель УБП-1000


 На задней панели УБП-1000 расположены:


1 - Розетка для подключения электроприбора;

2 - Кабель подключения к электросети 220В;

3 - Выключатель звуковой сигнализации;

4 - Тумблер включения/выключения устройства;

5 - Предохранитель;

6 - Разъем для подключения внешнего аккумулятора;

7 - Вентилятор охлаждения устройства;

Конструкция задней панели УБП-1000


Для работы УБП-1000 в режиме резервного питания требуются
 аккумуляторы напряжением 24В и емкостью до 100 А•ч


 Возможно подключение как одной АКБ на 24В, так и нескольких,
подключенных последовательно (например 4-х АКБ на 6В или 2-х на 12В) !

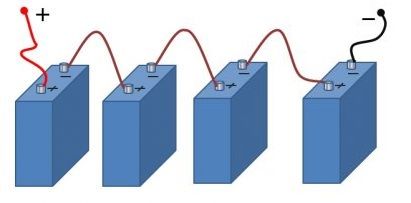

Последовательное подключение аккумуляторов

 Не допускается использование в одной цепи АКБ различной емкости!


 Для расчета времени автономной работы УБП-1000 от АКБ применяется следующая формула:

T = C * U * η / P,
где С — это суммарная емкость аккумуляторов (А•ч),
U — напряжение аккумуляторов (24В),
η — коэффициент инвертора (преобразователь напряжения) УБП, стандартное значение — 0,85 (85%),
P — средняя потребляемая мощность электроприбора (Вт).


 Таким образом для аккумулятора емкостью 70 А•ч
время работы УБП-1000 с нагрузкой 500Вт составит:
T = 70А*ч * 24В * 0,85 / 500Вт = 2,8 часа




 За дополнительной информацией обращайтесь по  (846) 231-42-52
